Как выполняется поиск арматуры в бетоне и какие данные можно получить по результатам обследования?

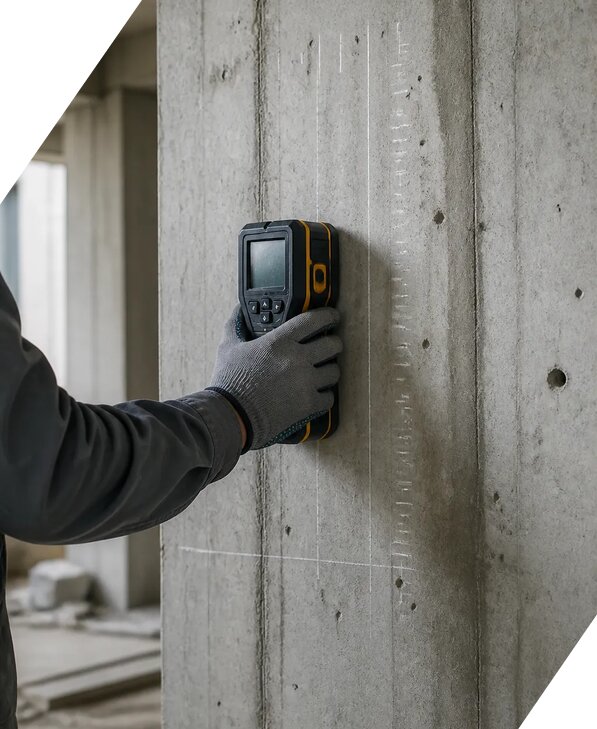

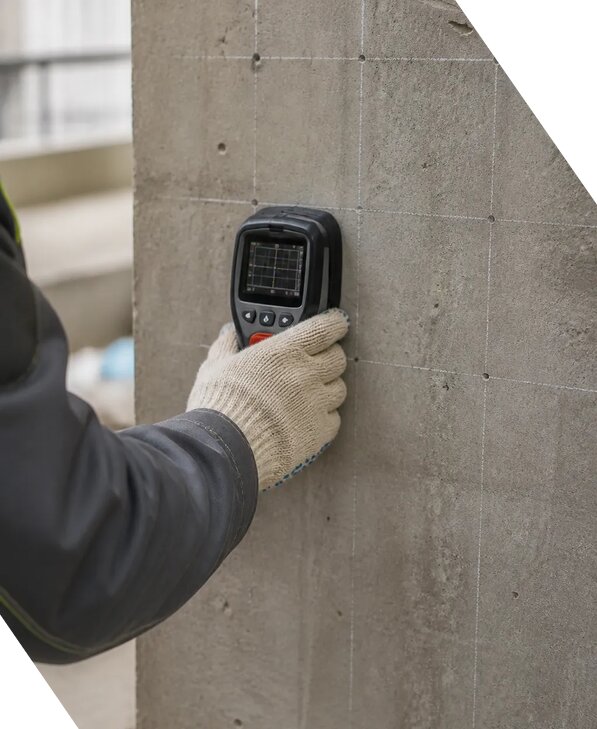

Поиск арматуры в бетоне выполняется методом инструментальных и натурных измерений с применением специализированного измерительного оборудования. Основная задача обследования заключается в определении расположения арматуры, направления стержней, шага между ними, глубины залегания и толщины защитного слоя. В зависимости от конструкции, ее состояния, плотности бетона и доступности поверхности специалисты подбирают методику проведения работ. Чаще всего используется электромагнитный трассоискатель, который позволяет обнаружить металлические элементы без вскрытия бетона и нарушения целостности конструкции.
Перед началом работ анализируются техническое задание, проектная документация, сведения о возрасте бетона, предполагаемой схеме армирования и условиях эксплуатации объекта. На поверхности конструкции формируется сетка измерений, после чего выполняется последовательное сканирование. Прибор фиксирует зоны прохождения стержней и помогает определить их координаты. Полученные результаты измерений сопоставляются с проектными данными, если они доступны. При необходимости выполняются контрольные вскрытия в отдельных точках, чтобы уточнить тип арматуры и подтвердить показания прибора.
Поиск арматуры позволяет решить несколько практических задач: определить безопасные зоны для сверления и устройства проемов, проверить соответствие фактического армирования проекту, оценить состояние защитного слоя, подготовить данные для усиления или реконструкции, а также снизить риск повреждения несущих элементов. В отчете указываются схема расположения арматуры, результаты измерений, выявленные отклонения, ограничения метода и выводы специалиста. Если обследование проводится комплексно, дополнительно оцениваются однородность бетона, плотность бетона, наличие дефектов и общее техническое состояние конструкции. Работы выполняются с учетом требований нормативной документации, а итоговые сведения могут быть оформлены в виде протокола результатов и технического заключения.
Какие методы применяются для определения расположения арматуры в бетонных конструкциях?
Для определения расположения арматуры в бетонных конструкциях применяются неразрушающие методы, позволяющие получить необходимые сведения без демонтажа и масштабного повреждения объекта. Наиболее распространен электромагнитный способ, при котором специальный прибор реагирует на металлические элементы внутри бетона. Он помогает определить трассу арматурных стержней, их примерный диаметр, шаг и глубину залегания. Точность зависит от толщины защитного слоя, диаметра стержней, шага армирования, влажности, плотности бетона и наличия посторонних металлических деталей.
В сложных случаях используются дополнительные технологии. Ультразвуковой метод применяется для оценки структуры бетона, выявления неоднородности, пустот, трещин и зон ослабления, однако сам по себе он не всегда позволяет надежно определить всю схему армирования. Для оценки прочности бетона может использоваться склерометр, работающий по принципу ударного импульса. Такой контроль помогает сопоставить расположение арматуры с фактическим состоянием бетона и понять, насколько защитный слой способен выполнять свою функцию. При необходимости применяются испытания методом отрыв со скалыванием, особенно когда требуется уточнить прочностные характеристики в отдельных зонах.
Выбор метода зависит от цели обследования. Если необходимо только избежать попадания в стержни при бурении, достаточно локального сканирования. Если требуется подтвердить соответствие требованиям проектной документации, выполняется более подробная съемка с нанесением координат на план конструкции. Для ответственных объектов разрабатывается градуировочная зависимость и уточняется влияние условий измерений на погрешность измерений. Специалисты также учитывают водонепроницаемость бетона, морозостойкость бетона, влажность поверхности, наличие штукатурки и защитных покрытий. Сочетание нескольких методов повышает достоверность выводов и позволяет провести лабораторный контроль и неразрушающий контроль бетона в единой программе обследования.
Для чего необходимо определять толщину защитного слоя и шаг арматуры в бетоне?
Определение толщины защитного слоя и шага арматуры необходимо для оценки фактической надежности железобетонной конструкции, проверки качества строительства и подготовки решений по ремонту или усилению. Защитный слой отделяет стальную арматуру от внешней среды и бетона, поэтому его недостаточная толщина повышает риск коррозии, образования трещин, отслаивания и разрушения поверхностных участков. Чрезмерный защитный слой также может быть нежелателен, поскольку способен снижать эффективность работы арматуры в расчетном сечении.
Шаг стержней и их фактическое расположение позволяют понять, соответствует ли конструкция проектной схеме армирования. Отклонения могут возникнуть из-за ошибок монтажа, смещения каркаса при бетонировании, изменения проекта или проведения последующих ремонтных работ. Инструментальные измерения помогают установить расстояние между стержнями, направление основных и распределительных элементов, глубину их залегания и возможные зоны отсутствия армирования. Эти сведения особенно важны перед устройством отверстий, установкой анкеров, прокладкой инженерных коммуникаций, усилением плит, стен, колонн и ригелей.
При обследовании учитывается не только расположение металла, но и состояние самого бетона. Оцениваются однородность бетона, признаки карбонизации, влажность, трещины, отслоения и возможное оголение арматуры. При необходимости измеряются прочность бетона склерометром, скорость прохождения ультразвука и другие параметры. На результаты может влиять возраст бетона, степень его набора прочности, подвижность бетонной смеси на этапе строительства, качество уплотнения и условия эксплуатации.
По итогам работ определяется соответствие требованиям нормативной документации и технического задания. Сведения оформляются на схемах, в таблицах и в техническом заключении. Если выявлены отклонения, специалист указывает их влияние на безопасность и предлагает направления дальнейшего контроля качества. Такой подход позволяет принимать решения на основании фактических данных, а не предположений, и заранее определить участки, где необходимы ремонт, усиление или дополнительное обследование.
Какие факторы влияют на точность поиска арматуры в бетоне?
Точность поиска арматуры в бетоне зависит от характеристик конструкции, состояния поверхности, используемого прибора и соблюдения методики проведения работ. Наиболее существенное влияние оказывают глубина залегания стержней, их диаметр, шаг, направление, наличие нескольких слоев армирования и расстояние между соседними элементами. Чем глубже расположена арматура и чем плотнее схема армирования, тем сложнее точно разделить сигналы от отдельных стержней. Дополнительные трудности создают металлические закладные детали, трубопроводы, сетки, уголки, кабели и другие элементы, находящиеся в толще бетона.
На качество измерений влияет состояние поверхности. Штукатурка, облицовка, лакокрасочные покрытия, влага, загрязнения, локальные наплывы и неровности могут затруднять перемещение датчика. Важны также плотность бетона, его однородность, наличие крупных заполнителей, пустот и трещин. Если бетон неоднороден или конструкция имеет значительный возраст, показания оборудования должны оцениваться специалистом с учетом реальных условий объекта. При обследовании старых зданий дополнительно принимаются во внимание коррозия арматуры, разрушение защитного слоя и изменения, возникшие после эксплуатации.
Для повышения достоверности выполняется предварительная настройка измерительного оборудования, проверяется его работоспособность и выбирается оптимальный режим сканирования. Рабочая зона размечается, измерения повторяются в перпендикулярных направлениях, а спорные участки контролируются повторно. При необходимости применяются испытательное оборудование и комбинированные методы, включая ультразвуковой метод и локальное контрольное вскрытие. Погрешность измерений фиксируется в документации и учитывается при формулировке выводов.
На достоверность также влияет квалификация исполнителя. Специалист должен уметь отличать сигнал арматуры от посторонних металлических включений, учитывать особенности конкретного прибора и правильно интерпретировать результаты измерений. В аккредитованной лаборатории обследование проводится по утвержденной методике с оформлением протокола результатов. Заказчик получает не только отметки на поверхности, но и систематизированные сведения, пригодные для проектирования, ремонта, усиления и контроля безопасности строительных конструкций.
Как оформляются результаты обследования арматуры и где применяются полученные сведения?
Результаты поиска арматуры в бетоне оформляются в документе, содержание которого зависит от цели обследования и требований технического задания. Для локальной проверки может составляться ведомость с координатами стержней, глубиной их залегания и толщиной защитного слоя. При обследовании здания, сооружения или отдельной несущей системы подготавливается развернутый отчет со схемами, фотографиями, таблицами, описанием примененного оборудования и выводами о фактическом расположении армирования. В Воткинске специалисты компании ЭкспертизаРоссия выполняют инструментальные измерения с учетом назначения конструкции и условий ее эксплуатации.
В отчет обычно включаются следующие сведения: адрес и описание объекта, участки проведения работ, дата обследования, примененная методика проведения, тип измерительного оборудования, сведения о настройке приборов, выявленное расположение арматуры, глубина залегания, шаг стержней, оценка защитного слоя, обнаруженные отклонения и ограничения метода. При комплексном обследовании добавляются данные о прочности и однородности бетона, результатах проверки ультразвуком, состоянии поверхности, трещинах, коррозии и других дефектах. При необходимости приводятся сведения о водонепроницаемости бетона, морозостойкости бетона и соответствии эксплуатационным требованиям.
Полученные сведения применяются при разработке проекта реконструкции, перепланировке, усилении фундамента, стен, плит и колонн, устройстве проемов, прокладке инженерных сетей и подготовке исполнительной документации. Расположение арматуры необходимо учитывать перед алмазным бурением и резкой, поскольку повреждение стержней может снизить несущую способность элемента. Данные обследования также используются для проверки фактического выполнения строительных работ, определения причин дефектов и подготовки расчетов усиления.
По итогам может быть выдан протокол результатов или техническое заключение с выводом о соответствии требованиям нормативной документации. Стоимость комплексной услуги начинается от 3626 руб/м² и зависит от площади, количества конструкций, доступности участков и необходимой детализации. Для предварительной оценки объема работ можно отправить запрос КП Василию Валерьевичу. При заказе услуги под ключ скидка от 16 процентов. Компания работает Пн-Пт 09-18 Сб-Вс вых., а актуальные условия предоставления услуги уточняются с учетом объекта и технического задания.
